Расскажу о наиболее дешевом и практичном варианте, для неглубокой скважины на песок. С возможностью круглогодичной эксплуатации.
Скважинный адаптер или кессон. Это основное отличие.
Отличие в том, откуда будет производиться разбор воды потребителями. Ну и конечно же стоимость! Кессон обойдется никак не меньше 50-100 т.р. (за самый дешевый – нормальный), а его еще и установить нужно, загерметизировать стык обсадной с отверстием внизу кессона. В общем море приключений. Скважинный адаптер всего 3-6 т.р и вполне реально установить даже одному. Стоимость оголовка труб и т.д. здесь не учитываем, так как они примерно одинаковы и в случае выбора кессона.
Плюс кессона возможность разместить оборудование (накопительный бак, автоматику внутри него, но одновременно это и минус, обслуживать проще внутри дома, иногда при плохой герметизации кессон весной может затопить.)
Насос.

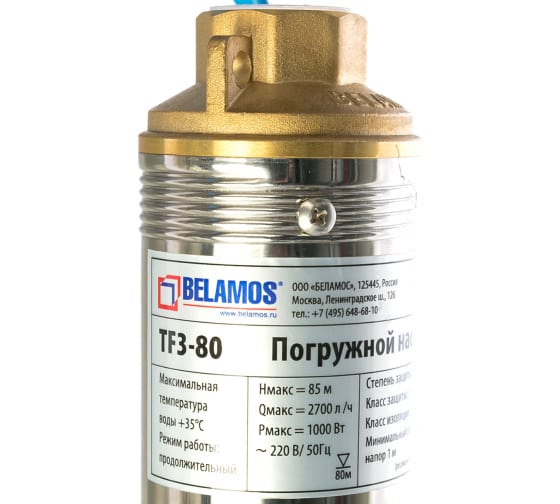

По цена / качество победил Belamos TF3-80. Почему именно он?

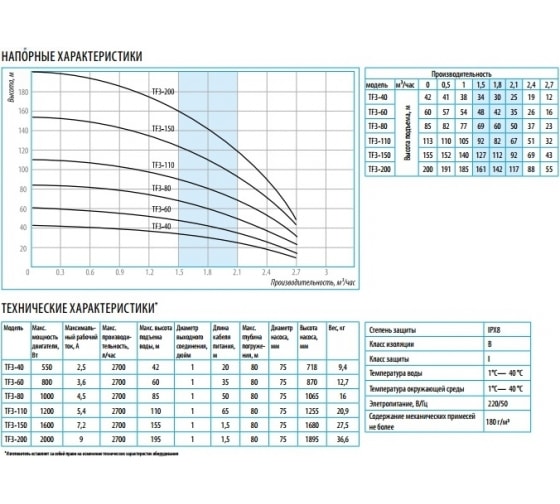

TF3 – это 3 дюймовый насос, в мою узенькую скважину 4″ не вошел бы, поэтому оставались только 3″ модели, а далее расчет необходимого напора. 80 это номинальный напор 80м, вообще тут графики у каждого насоса смотреть нужно, но в моем случае получилось даже чуть меньше, чем желательно для достижения необходимого давления в баке.
Хотелось получить давление 3-3.5 атм в баке. Насос висит на глубине порядка 44 метров. Итого складываем 44 и 35 и получаем почти 80. По хорошему сюда еще запас процентов 30 не помешал бы. То есть модель TF3-110 наверное была бы уместнее, но…
Я послушал буровиков, которые советовали вообще TF3-60 ! И я даже понимаю почему, прокачивать скважину им его было более чем достаточно, а про мой бак и желаемое давление 3.5 в нем они просто не думали… *буровики сами обустройством не занимаются если что, у них тоже разделение труда, так что их можно понять.
С другой стороны, пока и с 80кой проблем не было. Но если забыть поменять фильтр, когда он сильно забьется, то насос может не суметь дать нужное давление, это нужно учитывать!
Также нужно учесть, что насос сразу шел с кабелем 50м, как раз достаточно в моем случае для того, чтобы выйти из ствола скважины и сделать соединение снаружи.
Трубы, муфты, клапаны.
Для прочности выбрал трубу пнд 32мм диаметром и толщиной 3мм. Все таки на ней висит насос, да да, именно на ней, а не на тросе! Также использовал качественные дорогие итальянские металлические муфты для крепления трубы к обратному клапану и скважинному адаптеру. Обратный клапан стоит сразу за насосом. В насосе конечно есть свой, но лучше его не нагружать, а поставить надежный металлический 1″ клапан между насосом и муфтой пнд трубы.
На тросе или на трубе?
Страховочный трос 4мм в силиконовой оболочке. Зажат с каждой стороны двумя карабинами. Хочу подчеркнуть, что трос именно страховочный, так как на оголовке скважины от Джилекс нет никакого механизма для натягивания троса. По той же причине оставляем трос на 30-50см длиннее трубы.

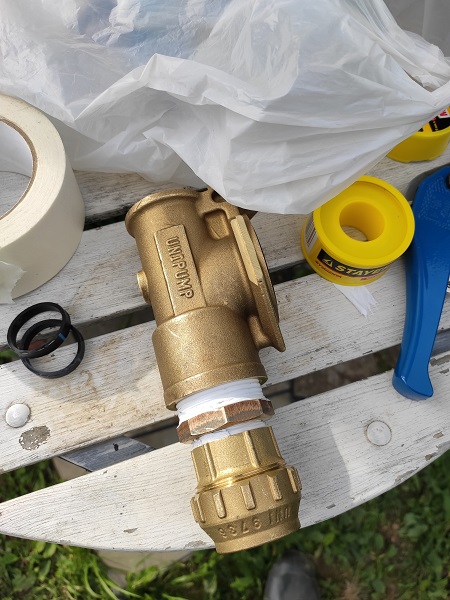

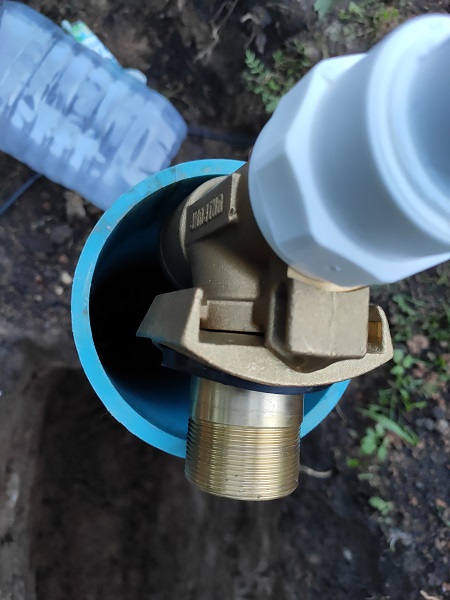

Скважинный адаптер.

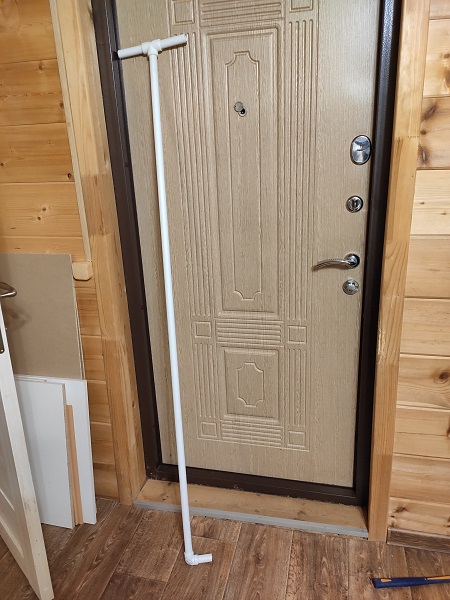

Купил 1 1/4 потому что на них была акция и обходился он дешевле чем 1″. Как выяснилось купил зря, так как 1″ хватило бы прекрасно, и всю прочую фурнитуру на 1″ подобрать было бы куда проще! Также наткнулся на проблему несоответствия диаметра трубы и размера адаптера… Выручила смекалка, и самодельный L-ключ, на котором спустил вниз ту часть которая фиксируется к трубе.

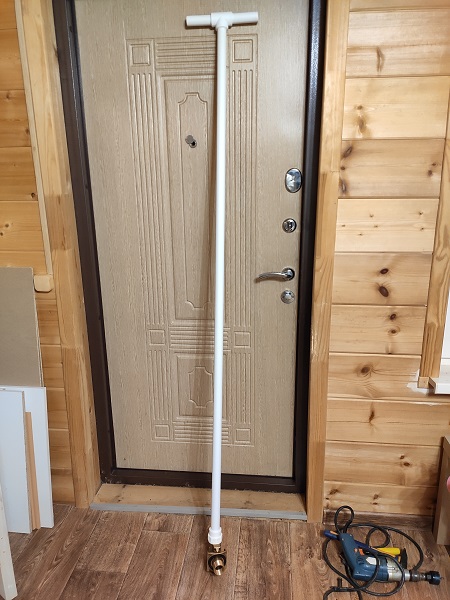

Я после монтажа использовал другую трубу, также с припаянным полипропиленовым фиттингом снизу и пропустил ее через отверстие в оголовке. А ключ оставил для последующих ревизионно-ремонтных работ, когда понадобится.
Оголовок и зачем он нужен.
В первую очередь оголовок герметизирует скважину (мусор не попадает внутрь, а сама скважина при интенсивном заборе воды из нее начинает вести себя подобно шприцу опущенному в воду), во вторую – удерживает страховочный трос, позволяет сделать управляемый клапан для слива, обеспечивает удобный ввод кабеля питания насоса. Также через него можно вывести трубу, но в моем случае она идет через адаптер.
Весь вес насоса, трубы, троса в моем случае удерживается скважинным адаптером, трос только для страховки.
Трасса до дома.

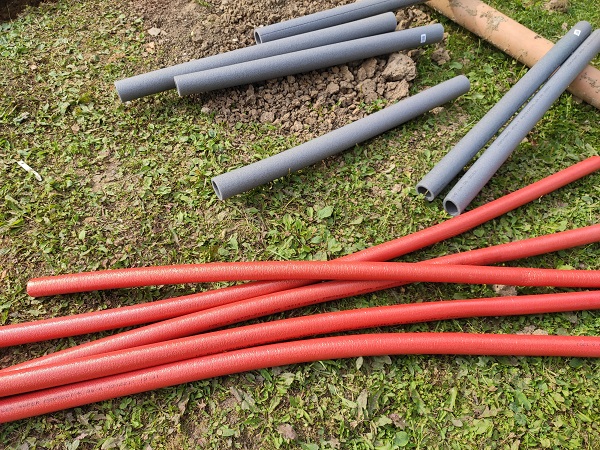

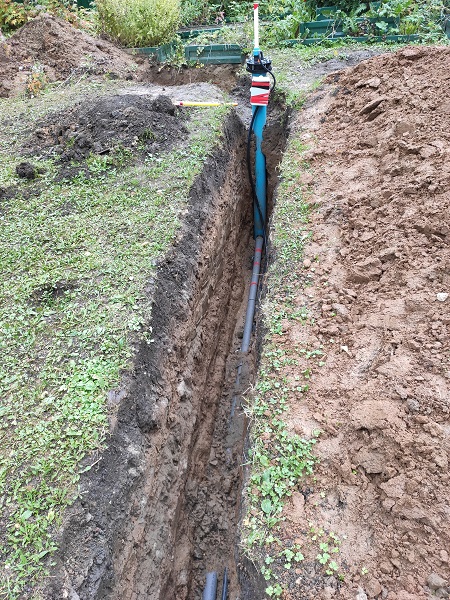

На глубину примерно 1.5 – 2м закапываем трубу. Я ее еще и утеплил снаружи в 2 слоя. Так чтобы наверняка.
Ввод под дом.
Чем глубже тем лучше (в разумных пределах, у нас глубина промерзания 1.5 метра максимум), я закапывал под фундамент, иначе может замерзать как раз в районе фундамента.
А если замерзнет?
1) утепляем трубу
Делать или нет – риторический вопрос. Я решил утеплить, не те деньги чтобы экономить.
2) управляемый сливной клапан
В случае, если дом не отапливается, крайне желательно сделать устройство для слива воды в скважину. Как правило подобные клапаны бывают либо автоматическими (шарик с пружинкой который открывается при низком давлении в системе), либо с веревочкой, либо с электроприводом.
Последний вариант не рассматривался ввиду сложности и дороговизны.
Первый не очень надежен, так как пружинка со временем может ослабевать. Очень критичен к давлению в системе.
Выбрал клапан с веревочкой от Джилекс:
Устанавливается на трубу идущую к насосу в скважине, чуть ниже скважинного адаптера. Веревочка от него проводится в специальное отверстие в оголовке скважины. У джилексовских оголовков это предусмотрено – есть откручивающаяся пробочка, к нижней части которой можно привязать веревочку. Минус – долго ждать пока сольется вода, а автоматический клапан можно было бы “оставить и забыть”.
3) греющий кабель Nunicho, интересное название бренда, в трубу
Решил не экономить а купить дорогой кабель в трубу. Эффективность кабеля в трубе в разы выше кабеля снаружи. Саморегулирующийся и внутри трубы намного эффективнее по энергопотреблению. А подороже чтобы не переживать за воду идущую вдоль кабеля.
+начитался про поплавленный дешевым кабелем ПНД. Не хотелось чтобы такое произошло.
Наиболее простой вариант автоматики в доме.

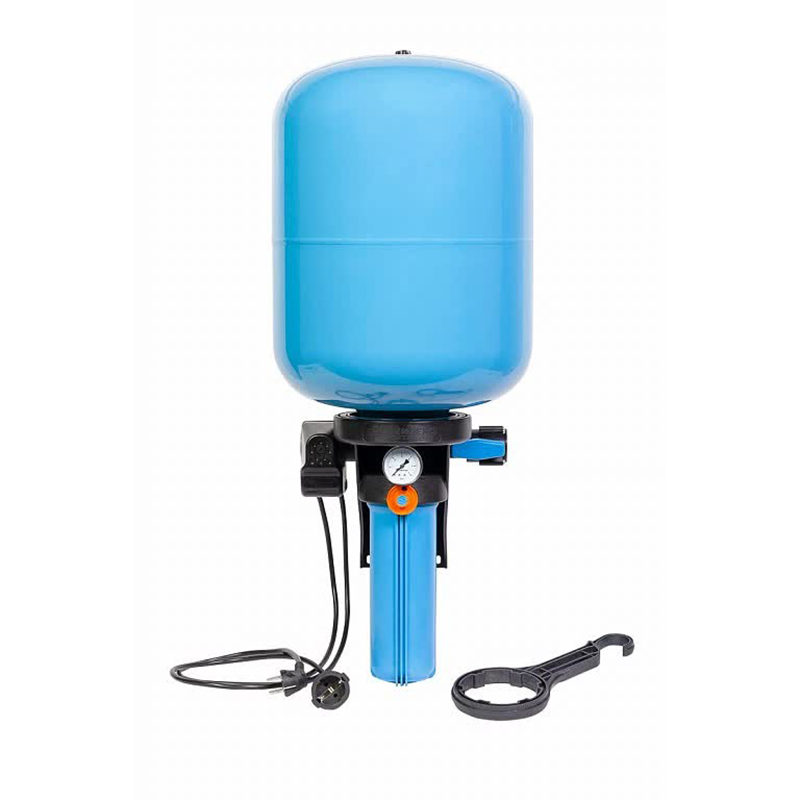

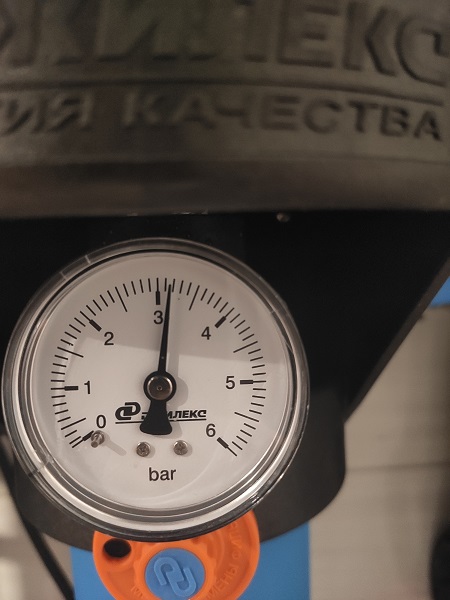

Джилекс Краб Т-50 – за 9450р (цена на 2022 год) идеальное сочетание бака 50л (воды в нем литров 25-30 помещается) и реле с регулятором давления, а также манометра. Если кратко, то парой винтиков реле регулируется нижний порог давления для включения насоса и верхний для отключения.
то есть например на давлении 1.8 бар – включается, 3.5 – отключается.
Простая конструкция, минус – громко срабатывает реле, также возможны проблемы (нехватка давления и молотящий непрерывно насос) при сильном загрязнении фильтра.
Что же в итоге?
Насос Беламос TF3-80 – 14500
Краб-Т50 – 9500
Обратный клапан – 1000
Клапан сброса воды – 1000
Скважинный адаптер – 3500
Скважинный оголовок – 3500
Трос – 1500
Муфты мет. – 3000
ПНД труба – 4000
Утеплитель – 2000
Полипропилен разнообразный – 3000
Греющий кабель (саморегулирующийся) – 5000
Прочая мелочь – 2000
Работы – все сам (опускать насос помогли друзья, рекомендуемое количество людей на эту операцию 3 человека)
Итого: 53500 (на 2022 год)
*какая-то мелочь вроде гофры, распаечной коробки была, но по некоторым позициям я скорее увеличил цену.
**в доме уже был водопровод и я подключался к существующему, если ничего нет, то, возможно, уйдет чуть больше полипропилена + краны и т.п. +бойлер не забудьте посчитать.
***на некоторых вещах можно было сэкономить, например, кабель греющий в трубу (еще ни разу не пришлось использовать), но я решил делать все сразу.
